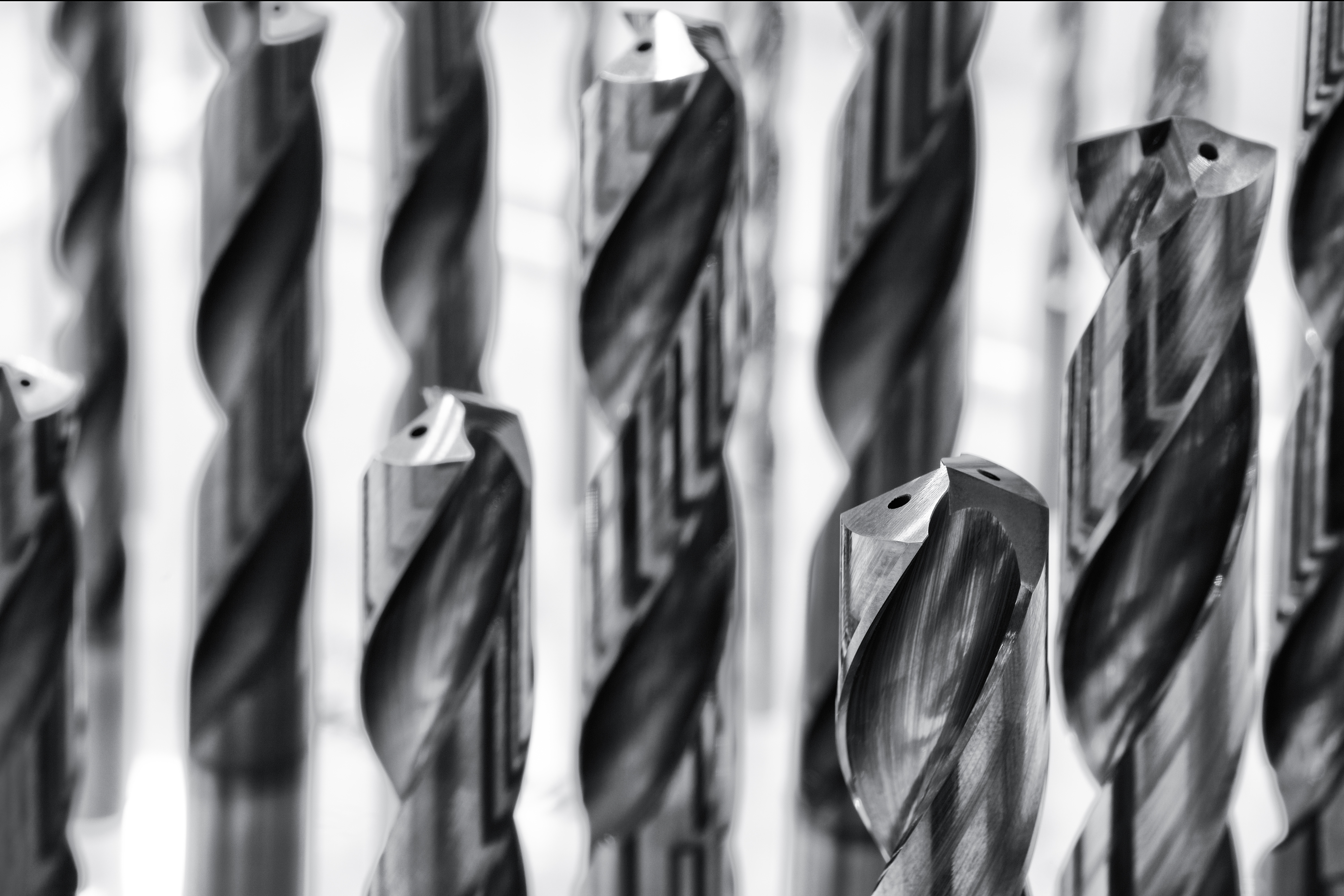

Strumenti monolitici
(TK / HM; HSS-; HSS-E; HSS-Co; HSS-PM)
trapani a colonna, svasatori, trapani a foglio, micro trapani, mini trapani, trapani a controllo numerico, svasatori, svasatori piatti, set di punte corte, trapani a spirale, trapani a centro, trapani a punta, trapani a centro piatto, trapani per fori passanti e passanti , trapani a gradino 90 ° (per fori maschiati), trapani per smussi HPC-4, trapani per fori profondi (16xD, 20xD, 25xD, 30xD, 40xD, 50xD), cannoni per fori profondi, trapani per fori paralleli, trapani multi-sfaccettatura, trapani per lamiera, trapani con 4 canali di raffreddamento
Strumenti con inserti indicizzabili
Punte NC, CrownLoc (punte per trapano, corpi trapano), supporti inserti indicizzabili (VBD), trapano HiPer, trapani a lancia, KUBCentron, KUBCentron Powerline, KUBPentron, KUBQuatron, KUBTrigon,
materiale HSS, HSSCo, HSSCo 8%, K10, K20, K35, P40, utensili per foratura profonda fino a 30xD, PowerDrill, trapani universali con inserti solidi
Foratura profonda
(16xD, 20xD, 25xD, 30xD, 40xD 50xD)
Foratura profonda – tecnologia di perforazione della pistola
Typ 100
Grani a flauto singolo con testa in metallo duro brasato
Gamma di diametri: da 1,85mm a 54,00mm
Gamma di lunghezza: fino a 3m
Che cos’è la perforazione dei cannoni?:
La perforazione profonda è una tecnologia che consente di praticare fori da 1 mm a 50 mm di diametro. La profondità di foratura dipende dal diametro del foro (trapano) e dal tipo di materiale da perforare. Fintanto che i principi e la tecnologia della perforazione profonda sono rispettati, anche ad una profondità, ad esempio, di 1.000 mm, il diametro del foro può essere mantenuto entro la tolleranza H8 e l’accuratezza assiale dell’apertura del foro è, anche a questa profondità, entro i decimi di mm. La profondità massima della perforazione dei cannoni, in quanto tale, si trova al limite di 6.000 mm. La perforazione stessa viene eseguita da un trapano a cannone. È uno speciale strumento a una lama , con punta in metallo duro e superiore. codolo con cavità per l’alimentazione del refrigerante (nebbia d’olio).
Procedura generale: Il trapano viene, con la velocità disattivata, inserita nel foro preforato, a una profondità di circa 35-40 mm, la velocità e l’avanzamento vengono avviati e senza interruzione viene perforato alla profondità desiderata. Quando viene raggiunta la profondità di foratura desiderata, la punta del trapano viene disattivata e la punta del trapano viene estesa (di solito in rapido).
I vantaggi della perforazione dei cannoni:
Il vantaggio principale della perforazione della pistola è la completa semplicità e versatilità di questa tecnologia. La perforazione della pistola, utilizzando la tecnologia che forniamo, può essere impiegata su qualsiasi produzione disponibile in commercio macchine con una gamma di alimentazione sufficiente come alesatrici orizzontali, alesatrici a coordinate, fresatrici a controllo numerico, trapani a colonna e radiali, torni, ecc.). Grazie al fatto che la perforazione viene eseguita mediante l’alimentazione della macchina e il taglio continuo, si risparmia non solo il tempo della macchina e la macchina, ma anche l’operatore della macchina, rispetto alla perforazione HSS convenzionale. Il vero risparmio di tempo della macchina rispetto alla perforazione con trapani ad estensione HSS è dell’80-90% del tempo della macchina. Un vantaggio molto importante della perforazione dei cannoni è l’affidabilità del processo. Ad esempio, se il trapano viene danneggiato o attorcigliato durante la perforazione profonda, diventa certezza del 90% sul giunto brasato della punta in metallo duro e sul corpo della punta del trapano. Ma come affrontarlo? Il rimedio è molto semplice. Usando una lunga asta d’acciaio, schiaccia il resto della lama rimasta nel foro, soffiala con aria compressa, monta un nuovo trapano a cannone e continua a perforare. Va notato che il prezzo delle punte di cannabis sopra i 300 mm è generalmente inferiore alle punte HSS. I prezzi dei trapani a cannone sono diversi quando si ordinano 1, 2 e 3 pezzi. Per i primi investimenti consigliamo sempre di acquistare min. 2 pezzi di trapani a cannone, quando vengono calcolati con successiva rifocalizzazione e possibili danni al trapano.
Svantaggi della perforazione dei cannoni:
Lo svantaggio della perforazione dei cannoni è la produttività del lavoro grazie alla tecnologia in costante avanzamento delle punte in metallo duro integrale. Questo svantaggio, tuttavia, è evidente solo per praticare fori con dimensioni minori profondità di 20D. Quando si praticano fori di maggiore profondità, questa tecnologia di perforazione dei cannoni non ha concorrenza.
Ciò di cui ho bisogno per praticare fori profondi con la tecnologia di perforazione dei cannoni?
1. Trapano a pistola con diametro e lunghezza corretti, tipo 100
2. Morsetti per liquido refrigerante o nebbia d’olio o aria compressa o nebbia d’olio
3. Micro-lubrificazione (dispositivo VM1N)
Ambito di applicazione:
Su macchine convenzionali, senza alta pressione.
Caratteristiche:
– Maneggevolezza
– Costi di investimento ridotti
– Meno spazio richiesto
– Uso flessibile su varie macchine
– Nessuna interruzione del flusso di produzione
Requisiti:
– Sistema interno di aria compressa necessario per implementare la tecnologia di perforazione della pistola
Affilatura e rivestimento di strumenti monolitici
Offriamo ai nostri clienti la possibilità di affilare e rivestire gli strumenti. L’affilatura viene eseguita sulle macchine più moderne. Viene quindi selezionato il tipo di rivestimento, a seconda della particolare applicazione dell’utensile per il materiale. Sono disponibili diversi tipi di rivestimenti, ad es.
TiN , TiCN, TiCC, Alcrona, AlTiN, AlTiN HARD, AlTiSiN, CrN, MDT, MDT+, rispettivamente. Cicli a bassa temperatura inferiori a 200°C.
